Branchenspezifische Antriebslösungen

Die Antriebstechnik ist seit jeher fest mit dem Namen STV Electronic verbunden. Die Entwicklung und Fertigung hochdynamischer, elektrischer Antriebe ist eine unserer wichtigsten Kernkompetenzen. Unsere modular aufgebauten Servo-Antriebe ermöglichen hochpräzise ein- oder mehrachsige Positionierungsaufgaben. Ihr Einsatzgebiet finden unsere Antriebsmodule im CNC-Bereich – und das weltweit.

Interface-Karte

Zur Ansteuerung der Antriebsmodule bietet unsere Interfacekarte einen Zugriff auf bis zu 16 Achsen per Ethercat- Protokoll.

Die Interface-Karte übernimmt die Kommunikation zwischen Maschinenrechner und Antriebsregler. Durch diesen Aufbau ist eine sehr hohe Performance bei der Ansteuerung der einzelnen Achsen gewährleistet. Zusätzlich ist die Interface-Karte in der Lage, rechenintensive Berechnungen autark vorzunehmen und kann so den Maschinenrechner entlasten.

  • Versorgungsspannung 24V DC
  • Schnittstelle EtherCat COE CIA 402
  • Abtastrate: 500µs
  • 4 x Digitale Eingänge
  • 4 x Digitale Ausgänge



Mehrachs-Antriebsregler

Unser energieeffizienter Mehrachs-Antriebsregler bieten eine sehr hohe Performance und Betriebssicherheit. Durch einzelne Module können Sonderfunktionen wie spezielle Messysteme nachgerüstet werden.

Die Antriebsregler zeichnen sich durch maximale Performance und ihr offenes Motorinterface aus. Über unsere Inbetriebnahmesoftware sind die Antriebsregler schnell und einfach eingestellt.

  • Zwischenkreisspannung 340V
  • Max. Strom 50A
  • Dauerstrom 25A
  • 12 Digitale Eingänge
  • 4 Digitale Ausgänge
  •

Netzfilter

19 Zoll Netzfilter für bis zu 16 Achsen.

Versorgungseinheit

Die Versorgungseinheit für unsere Antriebslösungen ist in der Lage, bis zu 12 Achsen mit Energie zu versorgen. Bei höherem Energiebedarf können mehrere Versorgunseinheiten eingesetzt werden.

  • Eingangsspannung 230V AC 3-phasig über Trafo
  • Zwischenkreisspannung 340V DC
  • Ausgangsstrom max. 100A



DAVIS – Antriebskonfiguration und -visualisierung

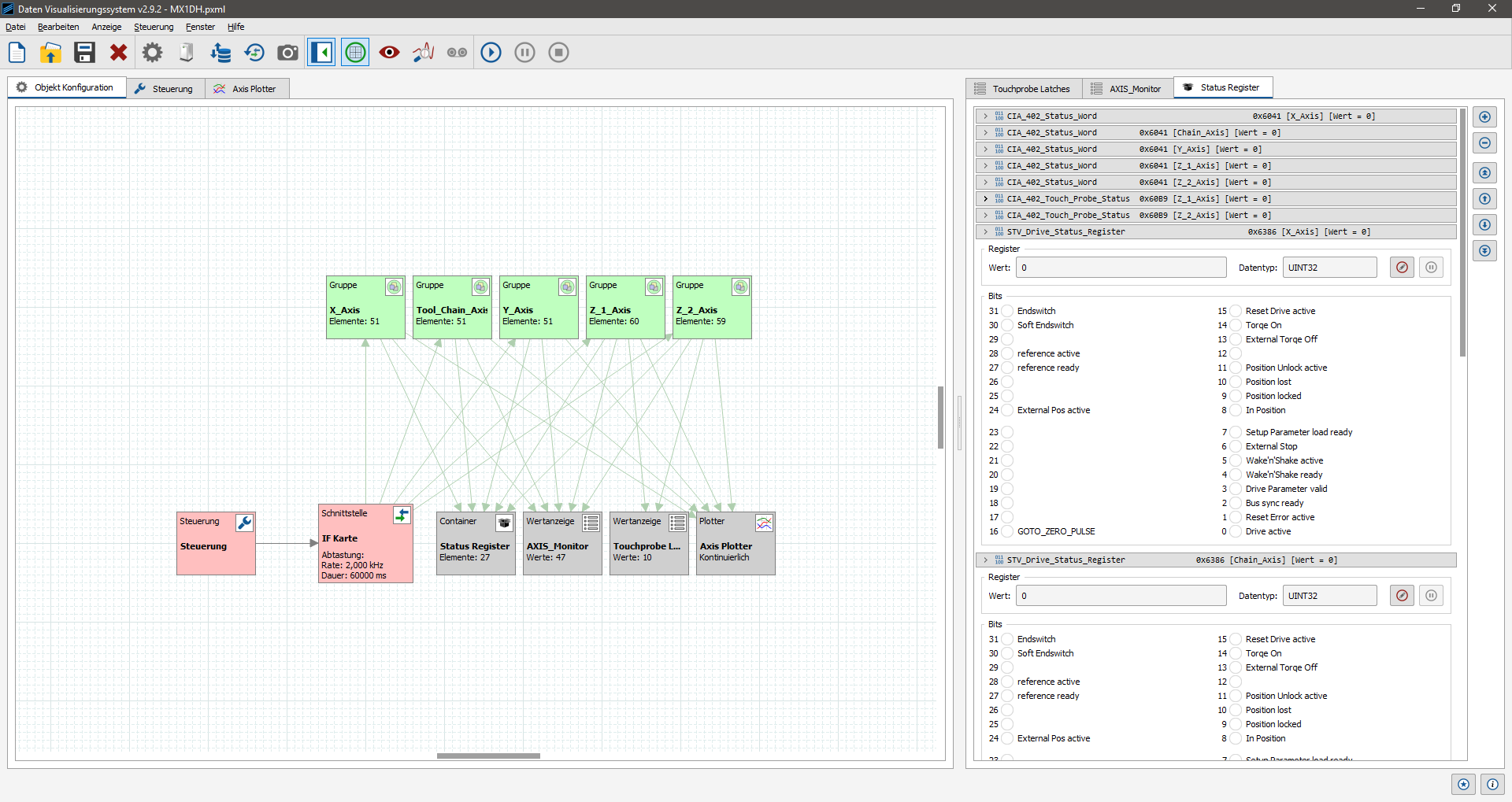

DAVIS Übersicht
DAVIS Übersicht

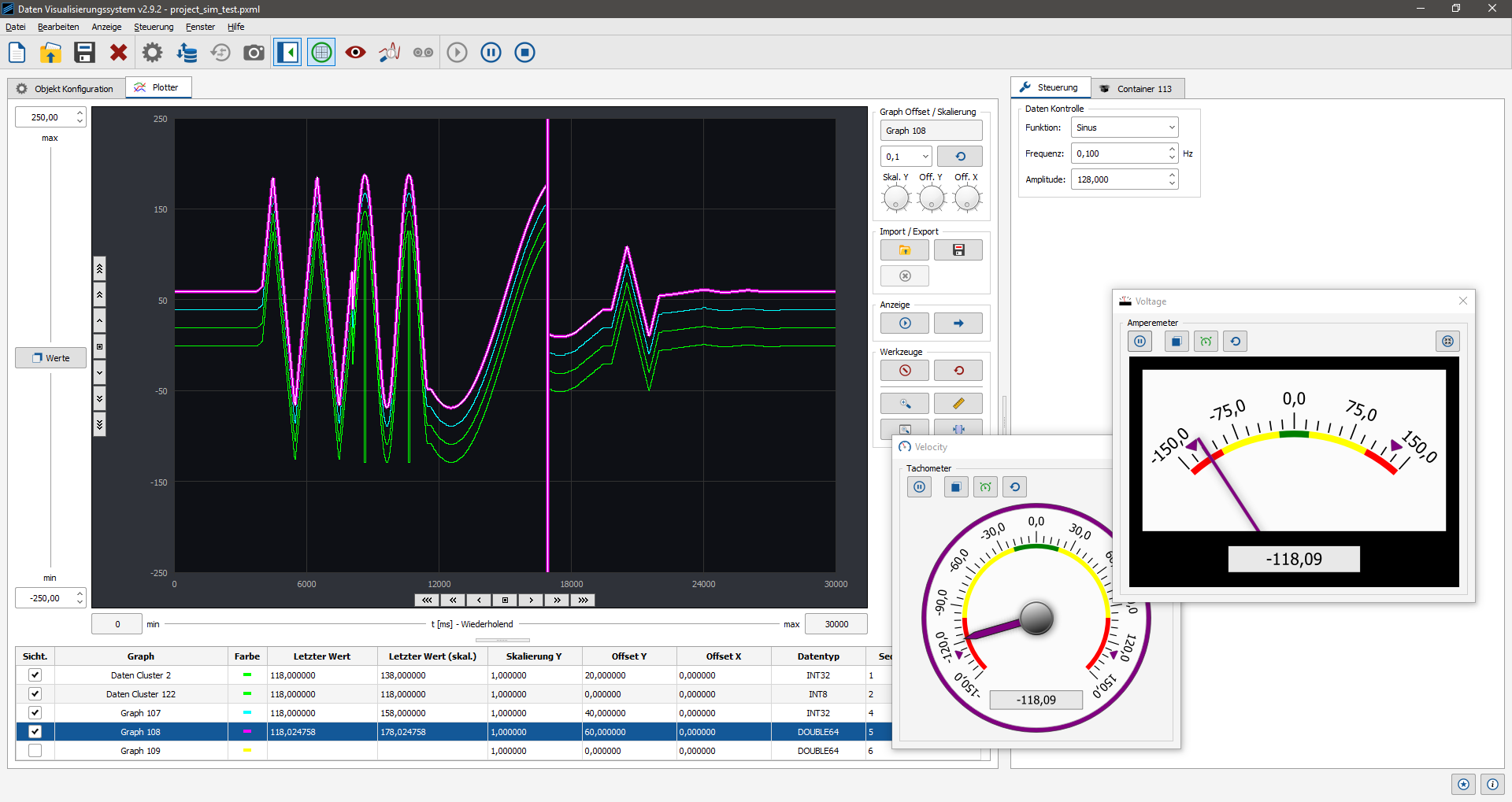

DAVIS Visualisierung
DAVIS Visualisierung

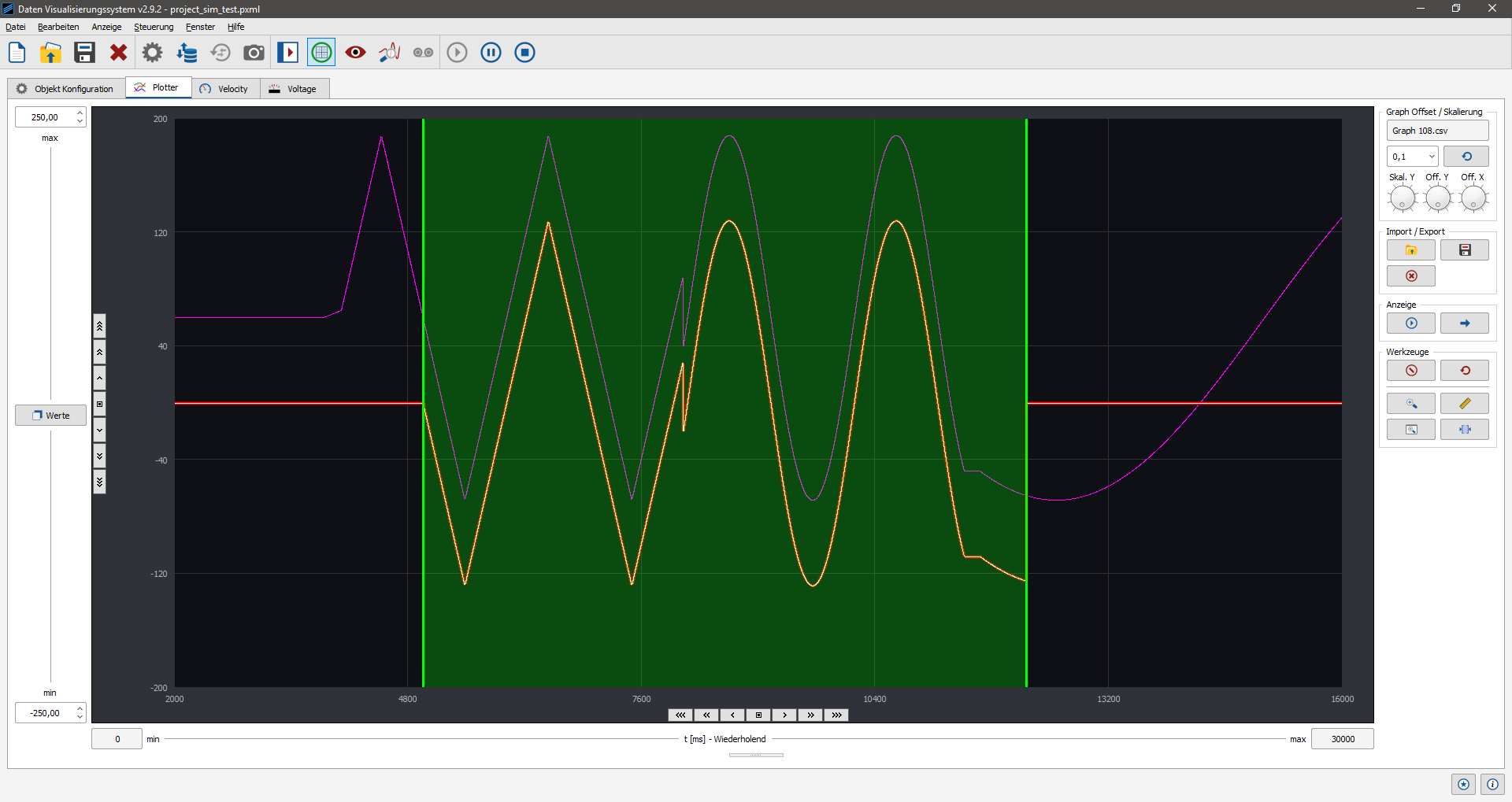

DAVIS Visualisierung Analyse
DAVIS Visualisierung Analyse

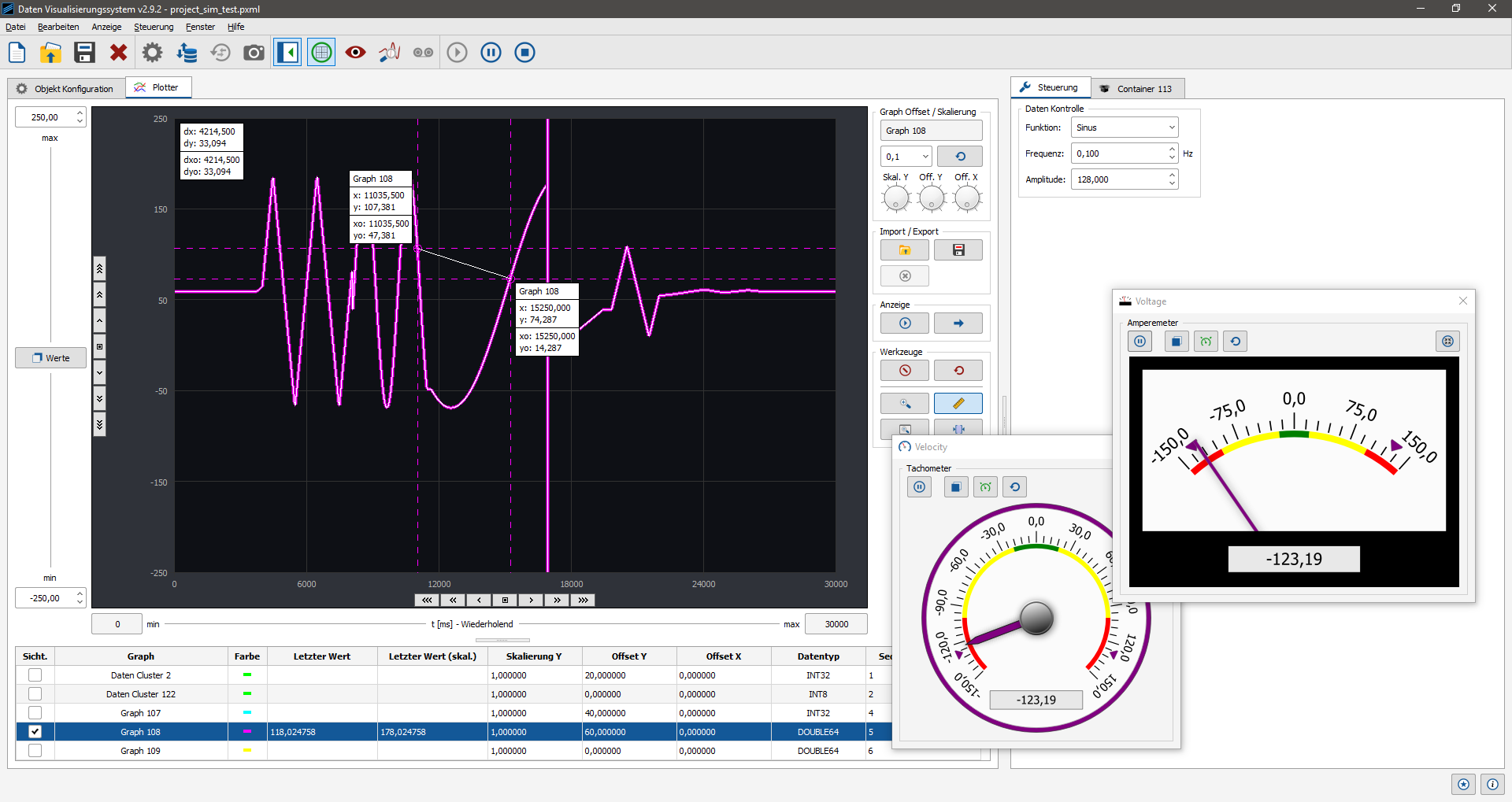

DAVIS Visualisierung Messen
DAVIS Visualisierung Messen

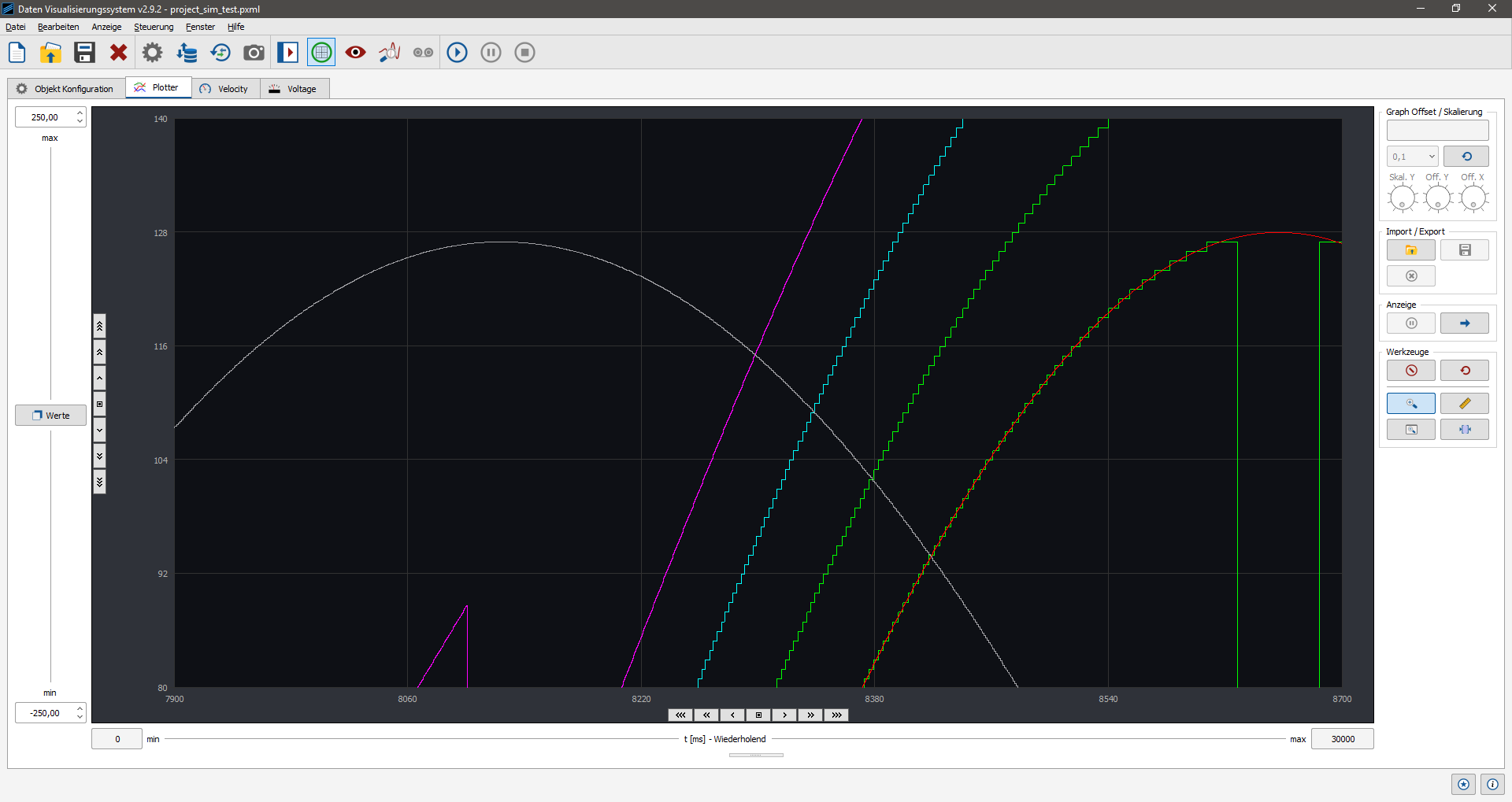

DAVIS Visualisierung Zoom
DAVIS Visualisierung Zoom

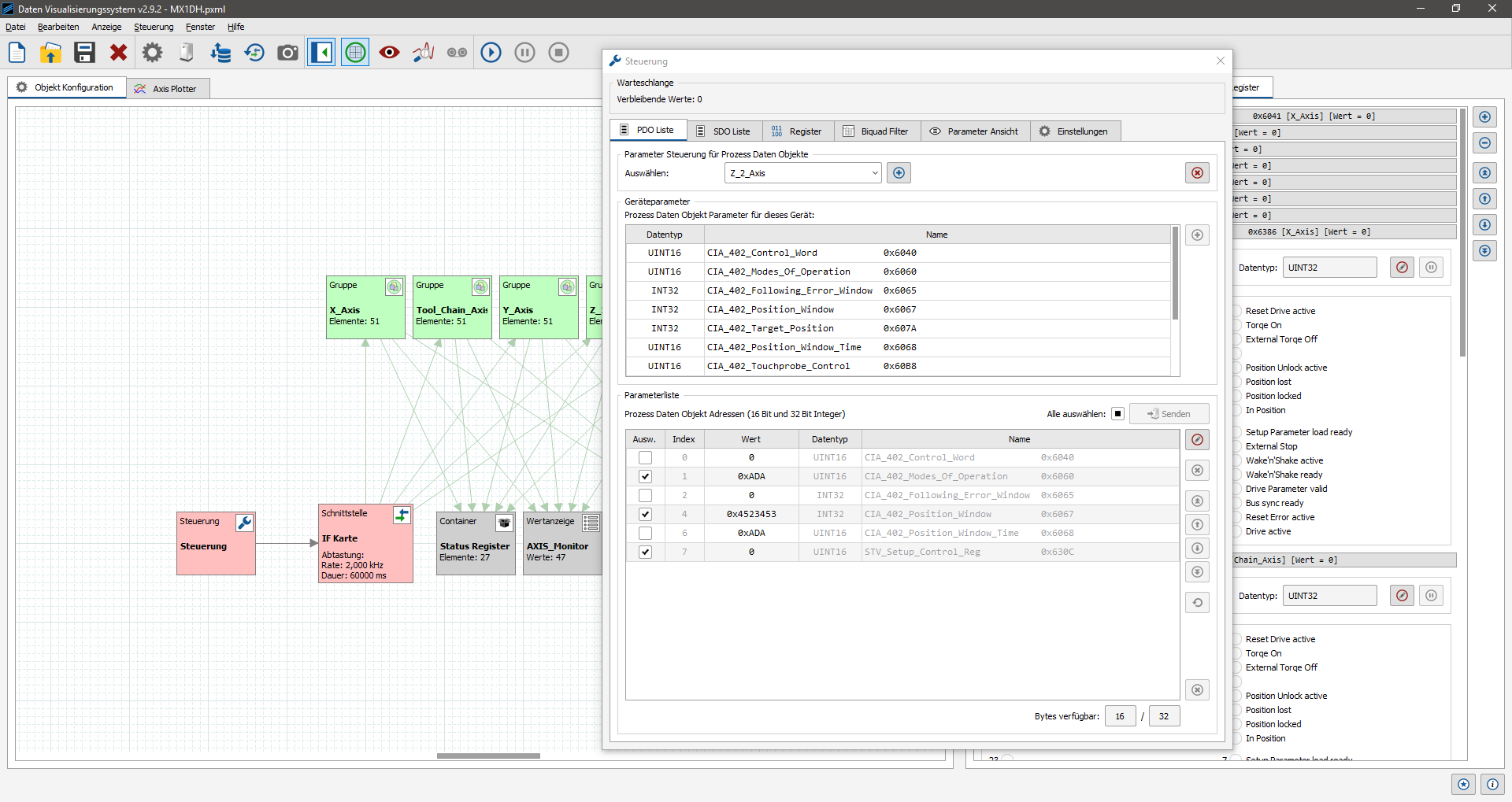

DAVIS Steuerung Process Data Objects
DAVIS Steuerung Process Data Objects

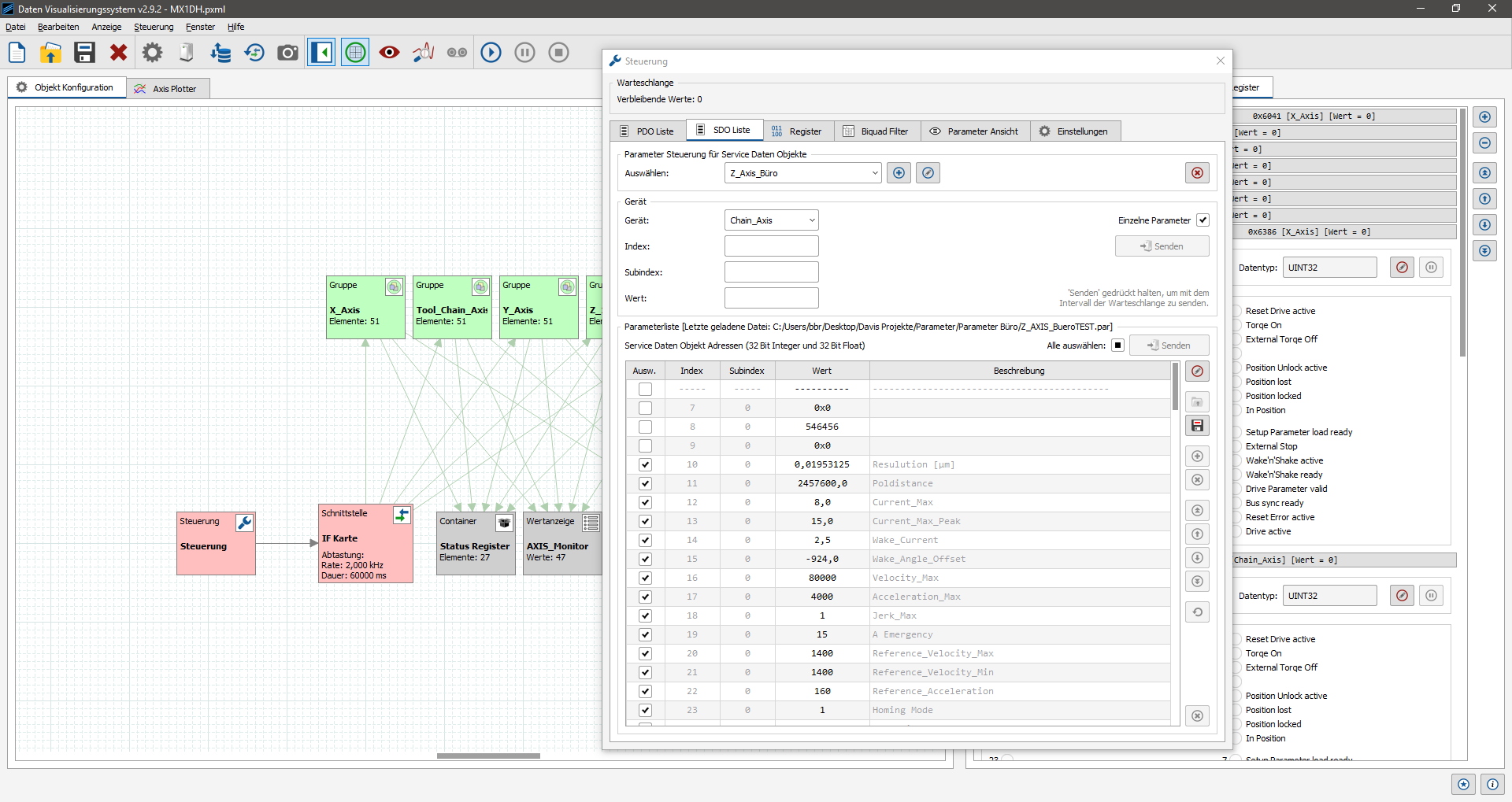

DAVIS Steuerung Service Data Objects
DAVIS Steuerung Service Data Objects
DAVIS Steuerung Register
DAVIS Steuerung Register
DAVIS Steuerung Biquadfilter
DAVIS Steuerung Biquadfilter

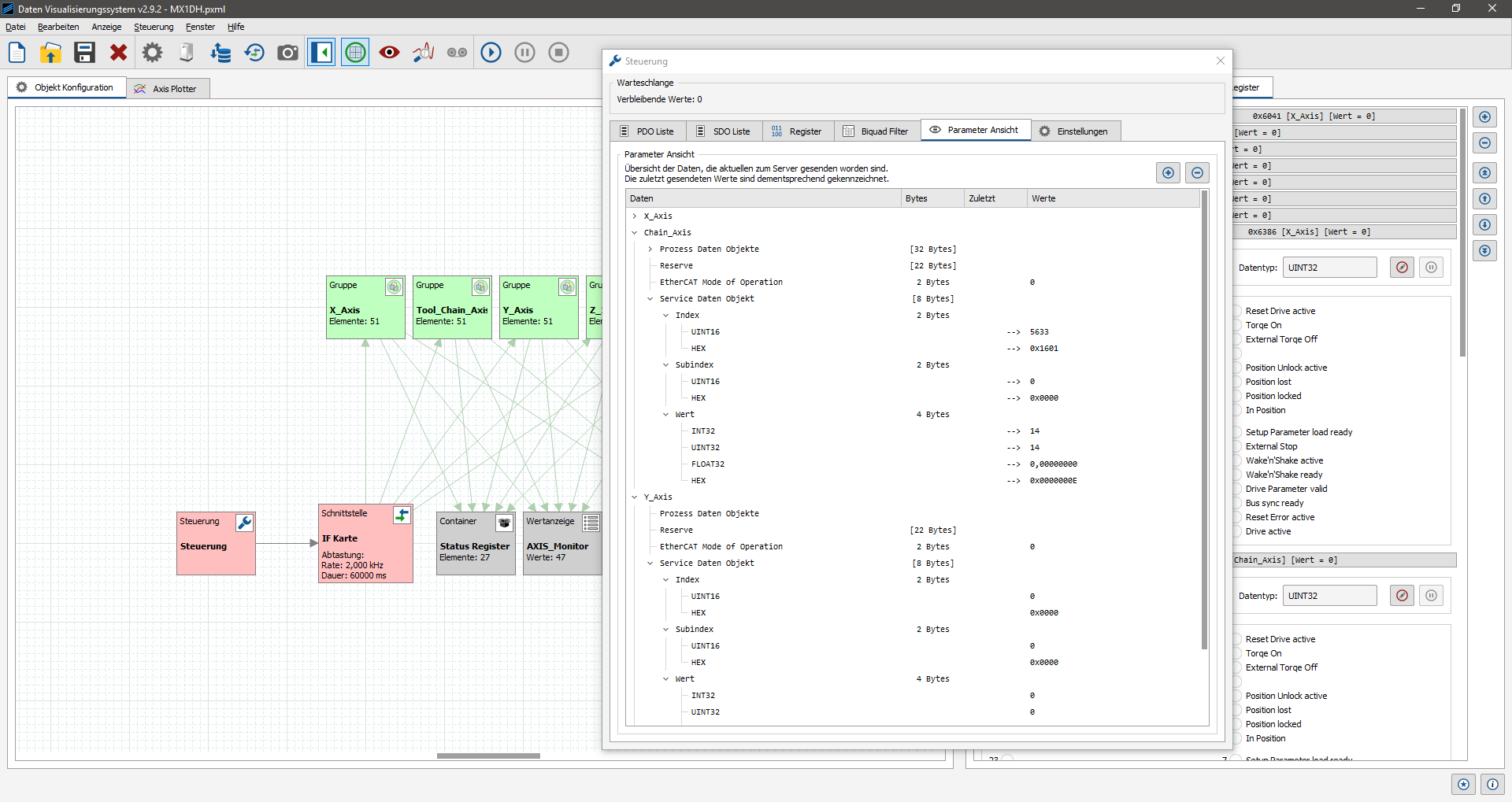

DAVIS Steuerung Parameter Ansicht
DAVIS Steuerung Parameter Ansicht

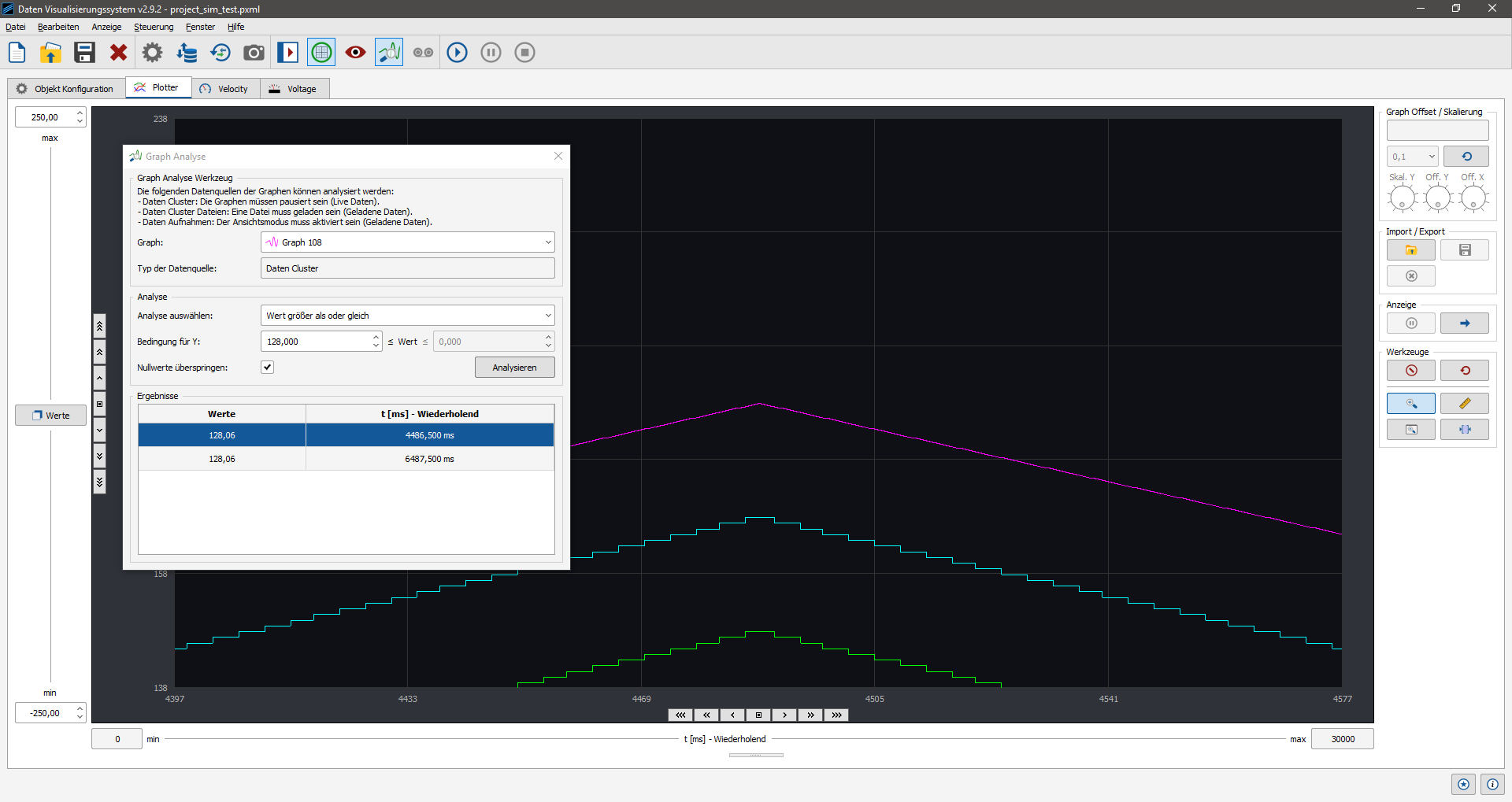

DAVIS Suchfunktion
DAVIS Suchfunktion

Individueller Service und Beratung

Wir finden für Ihre Anforderung die richtige Lösung. Unsere Experten unterstützen Sie bei der Entwicklung ihrer individuellen Lösung, bei der Roboterprogrammierung, der Software- und Hardware-Entwicklung sowie der Programmierung Ihrer SPS.

Sollten Sie Fragen haben oder Beratung brauchen, kontaktieren Sie uns gerne!
